Installazione della Centralina

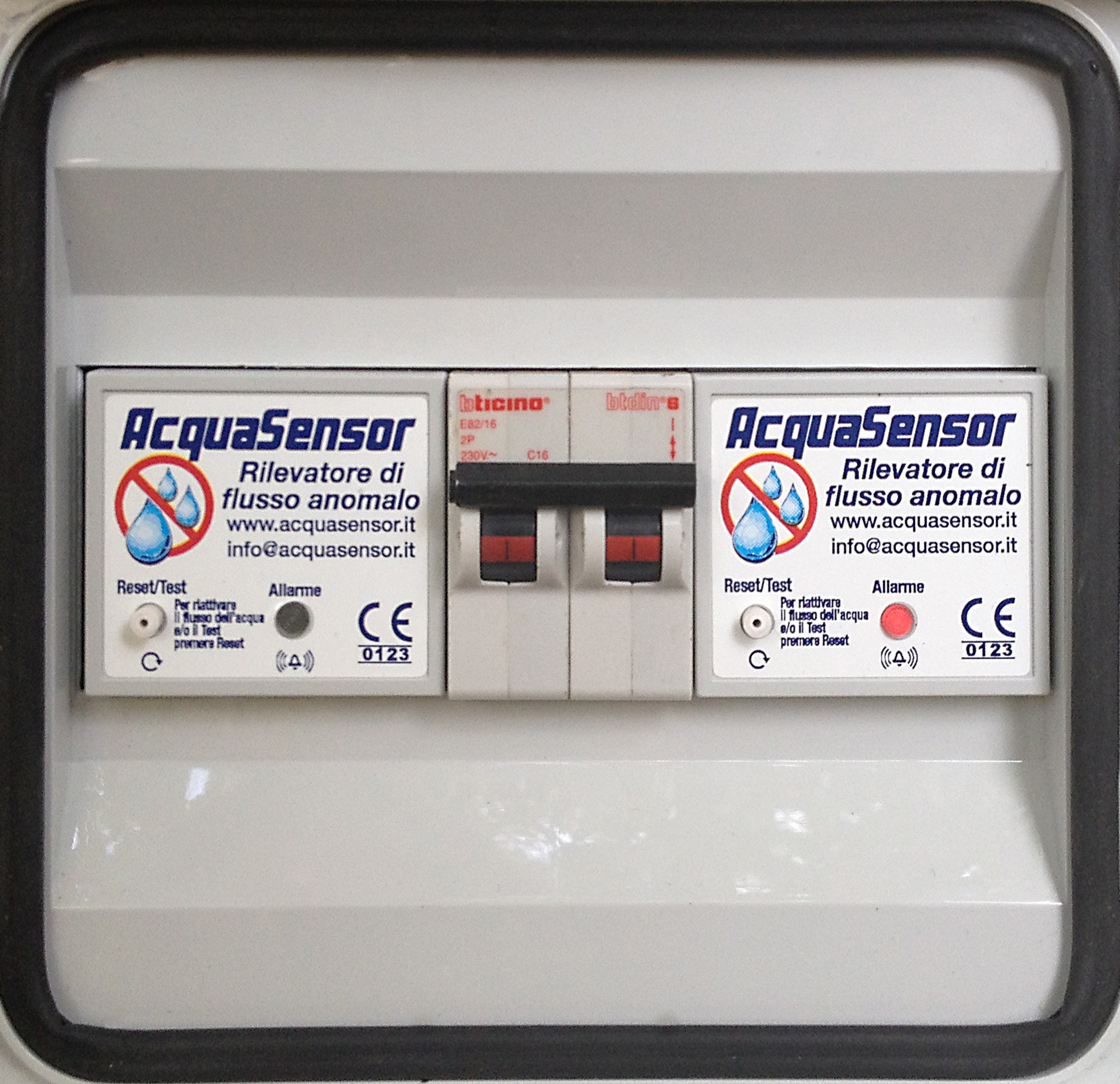

Esempio di installazione della Centralina AcquaSensor in un quadro elettrico per esterno ispezionabile.
Installazione della Sensore-Valvola

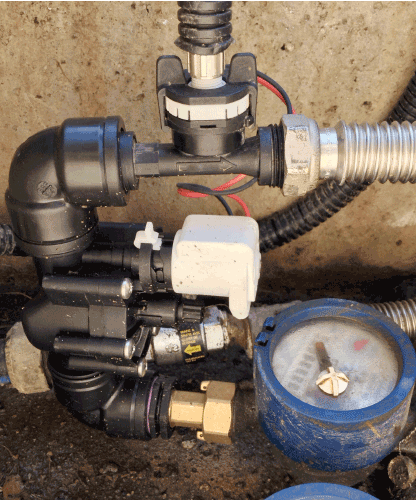

Esempio di installazione del Gruppo Sensore-Valvola in pozzetto interrato.
L’intervento può essere fatto da un tecnico o autonomamente se si ha un po’ di esperienza nel fai da te.

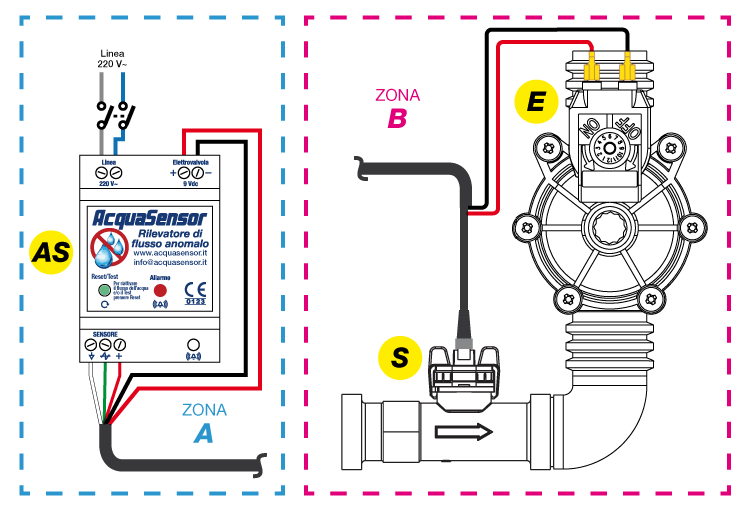

Collegamenti elettrici
- ZONA A = Alloggiamento della centralina che può essere installata all’interno dell’abitazione, oppure in un quadro elettrico ispezionabile a tenuta stagna, nelle vicinanze del pozzetto del contatore.
- ZONA B = Alloggiamento della elettrovalvola e del sensore subito a valle del contatore dell’acqua potabile.
- AS = Sistema di comando a microprocessore per rilevare perdite dell’acqua potabile.
- E = Elettrovalvola per la chiusura e apertura dell’acqua potabile.
- S = Sensore di flusso dell’acqua potabile.

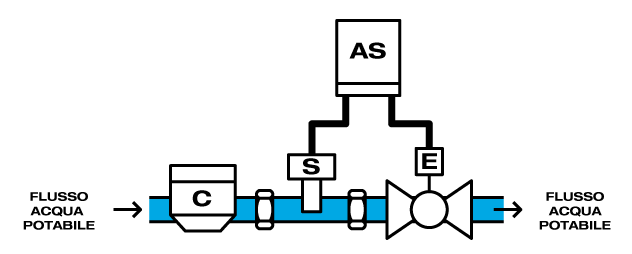

SCHEMA DELLE PARTI
- AS = AcquaSensor (centralina elettronica a microprocessore).
- C = Contatore del gestore della fornitura dell’acqua potabile.
- S = Sensore di flusso dell’acqua potabile.
- E = Elettrovalvola per la chiusura e apertura dell’acqua potabile.
